Мечтаю изготовить бритву

[Tihohod]

Если кромка будет оставаться хрупкой, еще раз отпустишь.

Если перегреть при закалке, то не поможет — металл будет испорчен, зерно вырастет, надо будет отжигать сутки для следующей закалки. Лучше пытаться закалить неколько раз, раз от разу увеличивая температуру закалки, пока не будет достигнута нужная твёрдость. А лучше всего отдать кузнецу толковому, думающему, а не самоуверенному.

Для получения более-менее ясной информации по составу стали и термичке собери информацию из нескольких источников.

Ни хрена она не помогает, эта теория, режим закалки надо подбирать в каждом конкретном случае на месте опытным путём.

[GVIk]

Tihohod верно говоришь, и про ступенчатую закалку тоже.

Ни хрена она не помогает, эта теория

Начинать надо с нее, иначе получается что ломаем, потом инструкцию читать начинаем.


Поставщики стали обычно прилагают инструкцию по термообработке. В случае с напильником путь долгий.

[Tihohod]

Совершенно с тобой согласен, теорию надо знать назубок. В данном случае теория гласит, что при перегреве или при передержке во время закалки вырастет зерно, а значит и хрупкость, и отпуск потом мало что даст. А вот справочным данным — доверяй, но проверяй. Кто составлял справочник, пользовался идеальными образцами, а что у тебя в руках — бог ведает.

[Кай]

У человека это же хобби, просто интересное занятие, и для этого он невероятно прогрессирует, сделал много работы, зачем требовать от него немедленного производства бритв промышленного качества. То чего он достиг уже чудо.

[Ches_Ter]

Духовка у меня не газовая.
60 единиц думаю очень много для бритвы... Не зря ДОВО делает свои бритвы 57 единиц, хотя они считаются более жесткими чем например Тьеры...
Сталь я не перегревал, чтоб ее перегреть нужно раскалить аж до ярко-белого свечения(около 1100гр), я не раскаливал даже до желтого. Углеродке хватает 800 градусов для закалки.
Кстати на счет масла... На мой взгляд самое то для отпуска... Конечно с термомертом было бы лучше... Но если, например у подсолнечного рафинированного масла есть точка дымления по нужной температуре, то почему этим не воспользоваться?

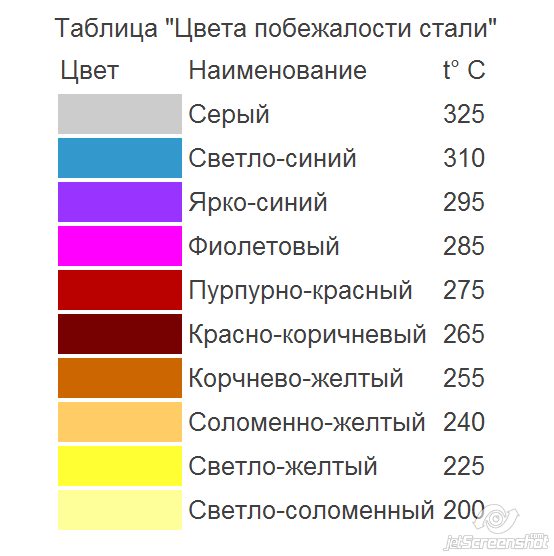

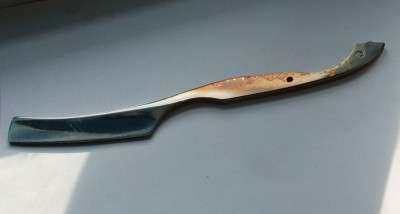

Вот например сегодня я сделал отпуск, уже не в жире а именно в масле. И добился нужного цвета побежалости на стали. А именно, что то между соломенно-желтым и коричнево-желтым... Около 250 градусов по таблице побежалости. Побежалость видно конечно же не на той части которая была в масле а чуть выше, на эрле.

[olegpan]

Думаю "жесткость" бритвы при бритье совсем НЕ равна твердости металла.
К примеру, вот тут http://www.hartsteel.com/index.html" onclick="window.open(this.href);return false; декларируется твердость 62-63 Роквела, а у бритв отличные отзывы по комфорту бритья.
А так бы все калили на 56-57 Роквелов и получали бы мягкое и комфортное бритье.

[Ches_Ter]

Ссылка не рабочая.
Я говорю именно про углеродки.
Жесткость бритвы при бритье, не то что бы совсем не равна твердости металла, она скорей не совсем равна твердости металла. И твердость явно влияет на мягкость бритвы, я уже в этом убедился на собственной морде. Так как перекаленная бритва она просто царапает кожу, хоть и бреет, а сильно отпущенная идет по коже мягко и совсем не замечаешь как она бреет.
Конечно же есть современные стали например BOHLER K 340, имеет очень высокую ударную вязкость при высокой твердости в 64 единицы. Уникальные характеристики. Но углеродка не будет иметь хорошую ударную вязкость при 60, ей нужно что то около 56-57...

Да и нужно ли бритве иметь твердость выше 57? Вы ее наточить или поправить потом сможете? Так то можно и из BOHLER K 340 сделать бритву.... Только вот я недавно ножик делал, небольшой кухонный из быстрорежущей стали там твердость 61-62 единицы и сталь не вязкая... так вот снять на электроточиле 1мм металла, это большой труд! Она просто не поддается....
Все зависит от стали.

[GVIk]

Думаю "жесткость" бритвы при бритье совсем НЕ равна твердости металла.

Изюминка именно в этом. Жесткость и твердость это разные характеристики. Значит надо принимать во внимание не только углерод.

Углеродка - слишком широкое понятие.

[olegpan]

Ссылка вполне работает. Там как раз О1 - аналог Бохлера этого, как я понимаю.
Из моего опыта - довольно сильно прикаленные бритвы также могут комфортно брить. И довольно мягкие - драть кожу. Конечно, твердая-мягкая различаю только при заточке, твердомера у меня нет.

[Ches_Ter]

У меня не работает... Как бритва называется? Марку и название модели можно?

[olegpan]

Бритвы Hartsteel.

[Олег Бритва]

Всё достойно похвалы, но у всех производящих одни и те же грабли. Не могу понять - что с формой? Зачем нужны эти гнутые выпендрёжи? Нельзя нормальную прямую классику сделать?

А уж форма Свинни Тода - это просто нечто. Зачем?

[Ches_Ter]

Удобнее кстати) Щеки дуть не нужно))
Ну а так, это не выпендреж, и даже не задумка, а последствия ковки..)) Я ж первый раз делал... как после ковки загнулась, так и есть... Сам убедился в том что прямая все же практичней... в заточке именно.. а в бритье... думаю такой формы бритва удобнее....
не знаю в общем, придет мне немка... там будет с чем сравнить... Своей самоделкой я побрился, стала мягче после отпуска... Но сравнивать не с чем....

[Gipson]

Любой результат , всегда полезен....любой. Как там древние говорили - путь осилит идущий.

[Олег Бритва]

Своей самоделкой я побрился, стала мягче после отпуска...

Если побрился, то это уже мегарезультат!


Респект! Завидую по-чёрному.

[Tihohod]

твердая-мягкая различаю только при заточке

Твёрдость не путаешь ли с износостойкостью? (Например, мягкая и вязкая нержавейка 12Х18Н10Т обрабатывается резанием труднее, чем большинство калёных сталей.) Когда бритва трудно точится и хорошо держит заточку — это показатель её износостойкости, но не твёрдости.

Что твёрдость по Роквеллу мало влияет на жёсткость/мягкость бритья, с этим, думаю, можно согласиться. У калёной стали кроме твёрдости множество других очень важных параметров, например, величина зерна.

[Emden]

Всё достойно похвалы, но у всех производящих одни и те же грабли. Не могу понять - что с формой? Зачем нужны эти гнутые выпендрёжи? Нельзя нормальную прямую классику сделать?

А уж форма Свинни Тода - это просто нечто. Зачем?

нет уж! даешь много форм,
красивых и разных,а прямой классики и так выше крыши,скукота

[Олег Бритва]

Emden, ты прав. Я вообще не про то. Каждый начинающий скульптор тут ( и не тут), сразу лепит Венеру. А учиться никто не желает.

Всё на этом.

Всем привет!

[Emden]

ништо,поперву Венера безрукая будет,а потом и с руками оторвут

[Gipson]

а потом и с руками оторвут

А как же делать потом , если рук не будет?
