Муфельная печь (самодельная)

[GVIk]

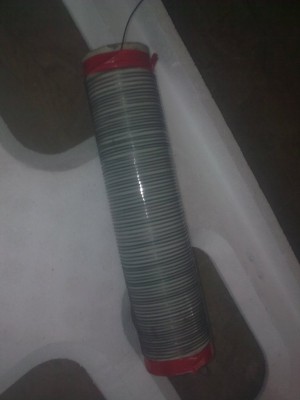

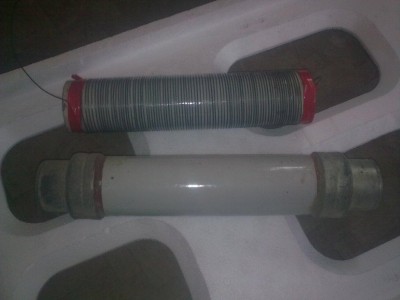

В качестве камеры печи использовал перегоревший предохранитель из ТП. Внутренние размеры : диаметр 6 см, глубина - около 30. Заглушки срезаются, кроме фарфоровой трубки выбрасывается все. Затем наматываем нихромовую проволоку. В интеренете нашел много инфы по толщине проволоки и количеству витков. Если кому-то будет интересно постараюсь у себя найти все расчеты и требования.

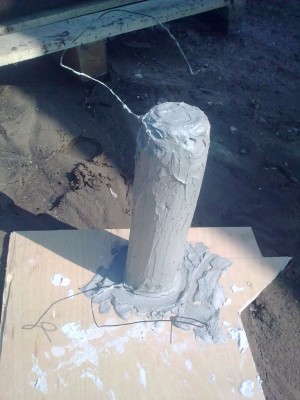

Затем обмазал в несколько слоем с промежуточной сушкой шамотной глиной. на другом конце камеры вставил фарфоровую трубку от старого мощного резистора для для термопары.

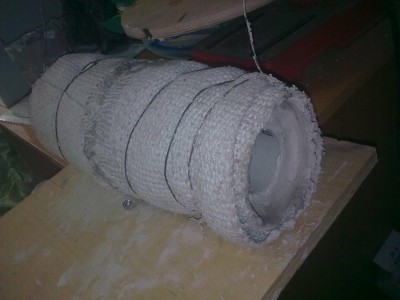

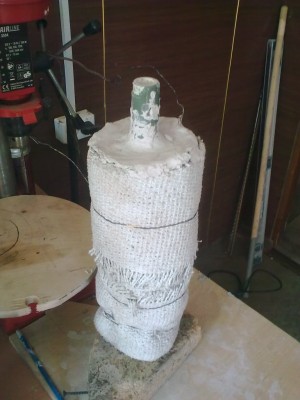

Обмотал асбестовой тканью и минватой, вмонтирвал все в корпус из нержавеющего дымохода. На концы нихромовой проволоки , проходящие через теплоизоляцию, надел форфоровые бусинки-изоляторы.

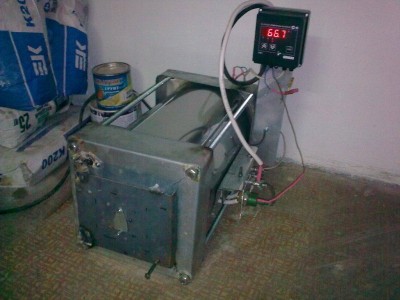

Корпус собирал из того что имелось в наличии и валялось под ногами на работе.

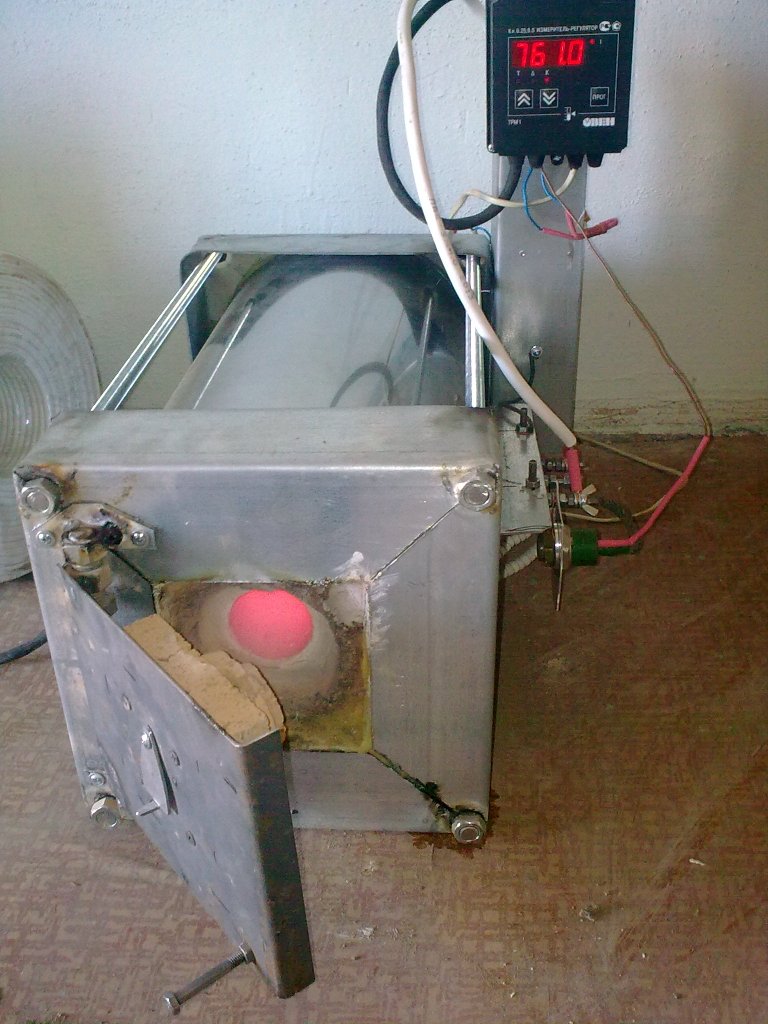

Термопару подогнал друг кузнец, контроллер купил за нестрашные деньги. Чтоб снизить мощность нагрева и для управления включением и выключением нагревателя использовал старый промышленный тирристор. Но он быстро отказался включать цепь, и пришлось поставить магнитный пускатель. Тирристор оставил в роли диода для снижения мошности нагревателя печи.
После сборки перед использованием обязательно провести длительный ступенчатый нагрев для испарения остатков влаги и спекания шамотной глины. Для нечастого использования и закалки ножей и бритв в самый раз.
Чтоб не получить кратковременный сеанс электролечения обязательно надо заземлить, проверено

[Frans]

Молодец однозначно!

[Volgar]

Ну видимо приперло ....Молодца. Гемора много...но нужно.Лить получится и сталь . Мои поздравления. Я никак все не сподоблюсь.

[Станиславский]

Честно говоря я не представляю зачем бы лично мне пригодилась такая штука, но попутно возникло несколько вопросов:
Какова потребляемая мощность?
Как поддерживается постоянство температуры?
Чем данного типа устройство может помочь лично мне, как посетителю сайта Бритва.ру.?

[GVIk]

Спасибо!

Мощность вроде около 2 кВт.
Температура поддерживается регулируемым контроллером, который по изменению сопротивления термопары включает или выключает нагрев камеры.
Ничем. Мне кажется, отвлекает твое внимание от других, более интересных для тебя тем.

[Станиславский]

Спасибо.
Извини что зашел.

[Karangi]

.... а в это время китайцы трудятся над очередной партией Батчеров.

[aptekar]

Молодца однозначно!
учитывая что GVIk бритвы и ножи термичит сам - ему без такой не обойтись..
Я так понял - эта та которую ты уже год как гоняешь ? - спираль не горела на разу ?

[GVIk]

Она самая.... Пока без отказов

[aptekar]

Вещ - однозначно - у нижегородских отказы по контроллеру и прогару фехраля постоянно в обсуждениях..а тут практически конструкция домашней сборки и год - без отказов

[dedaa2000]

Извиняюсь зараннее....но термичить бритвы или металл в дом. условиях это все на удачу т.е. угадал или нет да и у каждого металла свои свойства....честно сам пробовал...результаты не радовали....НО МЫСЛЬ ИНТЕРЕСНАЯ..........

[GVIk]

Пользуюсь не так часто.
Фехраль прогорает быстрее, насколько я знаю.

Станиславский извини, погорячился.

Добавлено спустя 4 минуты 50 секунд:
Если точно знаешь марку стали, режим ТО можно подобрать по справочные материалам. Или камрады посоветуют как правильно сделать. По другому никак. Хотя бы % содержание углерода надо знать

[dedaa2000]

Если точно знаешь марку стали,

ВОТ это самый трудный вопрос ...по крайней мере для меня... иногда приходится перелопатить кучу материала....в инете ...да и в быту.....рад если у тебя с этим проблем нету...и ЕЩЕ УДАЧИ ...
Это без сарказма......
Да еще попробуй НИХРОМ.....

[GVIk]

Спасибо!
У меня нихром. Фехраль дешевле, но найти проблематичнее. Наверно это даже лучше.
Сталь у меня импортная покупная с сертификатами, иначе бы тоже маялся как раньше.

[arma]

А почему не с открытой спиралью ? Заменить проще , потери меньше, не понял выбор конструкции

[Tihohod]

термичить бритвы или металл в дом. условиях — это все наудачу, т.е. угадал или нет, да и у каждого металла свои свойства... честно, сам пробовал — результаты не радовали...

У меня то же самое... а режимы в справочнике — это грубое приближение, на 50° не ошибиться... Но у GVIkа получается, и слава аллаху.

[GVIk]

Arma
Внутренняя спираль подразумевает большой размер камеры печи. Готовую камеру муфеля предлагали только в Украине. В итоге собрал из того что было.

[RuslanK]

Молодчина, что говорить...+
Есть один недостаток правда..)
После закалки, больше одного шампура не засунешь..

[arma]

У меня то же самое... а режимы в справочнике — это грубое приближение

с чего вы такое взяли ? Состав конкретной стали может "гулять" от плавки к плавке , но это у советских и наших-ваших, а забугорные , а он забугорные использует, все по даташиту каляться и получается то что там написано, без вариантов. Опять же на предприятии - получили новую партию , закалили контрольный образец или несколько , уточнили режимы и все . Кто не дает такое дома сделать ? На тех же ножах - у предприятий хуже ТО получается чем у частников , потому как предприятия как раз по книжке калят ( отсутствие партии , то есть попробовать не на чем) , да и просто работают на от...бись , это из собственного опыта .
Понятно что если просто под ногами железки собирать и калить их резаком газовым фигня будет , но мы же вроде не в Африке живем , да же анализ металла можно за небольшие деньги сделать.

Внутренняя спираль подразумевает большой размер камеры печи. Готовую камеру муфеля предлагали только в Украине. В итоге собрал из того что было.

почему ? спираль уложена в гнезда в стенках , ну ширина увеличится на диаметр спирали , вроде все ... зато не надо молотком по муфелю стучать когда спираль сгорит , да и разбирать ничего не надо , опять же нагреть внутренний обьем через стенку муфеля больше энергии уйдет чем если на прямую , то есть электричества меньше расход. Ладно бог с ним , просто у меня школьная муфельная была , я подумал и подарил ее , теперь думаю жалеть или нет

[GVIk]

У предохранителя нет канавок на стенках. Камеру можно сделать из облегченного огнеупорного кирпича, сделать внутри канавки и уложить туда спираль. Если есть возможность найти такой кирпич - отличная печь получится. Контроль температуры более точный будет.
